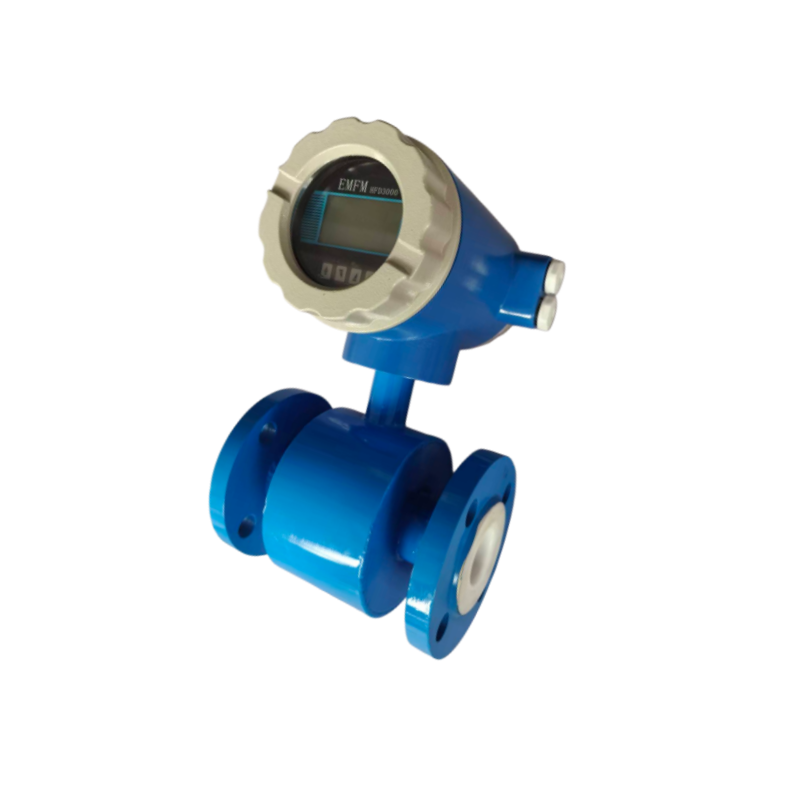

DN20废水流量计（一体式 / 小口径专用）

一、产品概述

二、核心技术参数

• 公称通径：DN20（20mm）

• 适用介质：导电废水、污水、弱酸碱液、含悬浮物 / 纤维 / 颗粒污水（电导率≥5 μS/cm）

• 精度等级：±1.0%（标准）；±0.5%（可?。?/span>

• 流量范围（水）：0.05～10 m3/h（对应流速 0.2～10 m/s）

• 介质温度：

• 橡胶 / F46 衬里：0～80℃

• PTFE 衬里：-20～120℃

• 公称压力：PN1.6 MPa

• 连接方式：法兰连接（HG/T 20592）、螺纹 / 快装可选

• 结构形式：一体式（传感器 + 转换器集成）

• 防护等级：IP65（标准）、IP68（防水 / 潜水可选）

• 供电：220VAC / 24VDC

• 显示：LCD 背光，瞬时流量、累积流量、流速、空管报警

• 输出：4-20mA、RS485（Modbus-RTU）、脉冲、报警

三、废水专用防腐配置

衬里选型

• F46（聚全氟乙丙烯）：耐酸碱、耐磨，适配多数工业废水（小口径标配）

• PTFE（四氟）：强耐腐蚀，适配强酸强碱、高氯废水

• 丁基橡胶：耐磨抗泥沙，适配市政污水、一般废水

电极选型

• 316L 不锈钢：常规污水、弱腐蚀

• 哈氏合金 C：盐酸、硫酸、混合酸碱废水

• 钛电极：含氯废水、海水、氧化性介质

• 碳化钨：高泥沙、高磨损废水

四、产品特点

• 小口径精准测量：DN20 专属设计，低流速（0.2m/s）稳定不跳数

• 一体式紧凑结构：安装空间小、抗干扰强、少故障

• 全通径无堵塞：适配含纤维、颗粒、油污的废水

• 空管检测、小信号切除：适应污水井、潮湿、易不满管环境

• 360° 可旋转表头：现场读数方便

• 接地优化：适配 PVC、PPR 等非金属管道

五、适用场景

• 小型排污支管、实验室废水、化验室污水

• 化工小流量添加剂、酸碱废液、电镀小口径排污

• 环保监测点、小型污水处理设备配套

• 食品 / 制药废水、冷却循环水支管、设备排水计量

六、安装要点

• 必须满管测量，避免积气、不满管

• 直管段：上游≥5DN（0.1 米），下游≥2DN（0.04 米）

• 优先水平 / 垂直向上流安装，避开高点积气

• 非金属管道建议配接地环

七、价格说明

八、售后与质保

• 质保 2 年，终身维护

• 免费选型、流量核算、安装指导、调试

• 可定制防腐、耐高温、IP68 防水、防爆型
